NVIDIA USD BRep 開源解析：SMLIB 精確幾何如何接進 AI 與 CAD 工作流程
NVIDIA USD BRep 將精確幾何工具接進 OpenUSD 生態。本文分清 SMLIB、網格與 CAD 的用途，並整理平台建置與授權的實際限制。
NVIDIA USD BRep 開源消息最近在 X 引發討論，也讓精確幾何與 AI 設計的關係成為話題。
生成一個看起來像零件的模型，與產出能被工程工具理解的幾何，是兩種不同工作。前者重視外觀，後者還需要可靠的曲面與實體結構。

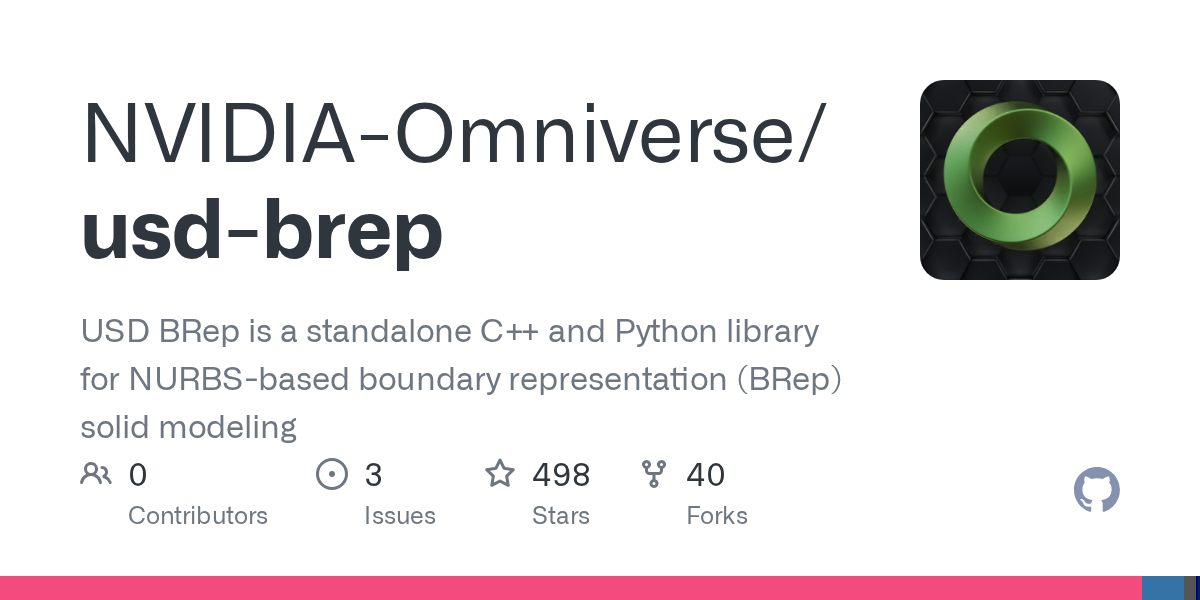

USD BRep 專案把相關幾何能力接進 OpenUSD 工作流程，包含 SMLIB 等組件。它本身不是大型語言模型，也不能單靠開源就自動完成所有 CAD 設計。
這項消息的實用價值，是讓開發者有機會建立更完整的工具串接。要知道能接進哪一段工作，得先分清畫面上的網格與工程工具需要的幾何。
NVIDIA USD BRep 為何不同於一般網格？
CAD 是以電腦輔助設計的工具與流程。網格通常用許多小面近似物件表面。邊界表示法則保存組成實體邊界的幾何與關係，更接近精確工程操作需要的資料。
例如畫面上一個圓孔，可以用大量小面看起來像圓，也可以用精確曲面描述。後續要改尺寸或做幾何運算時，兩種資料的能力不同。
官方專案提供 C++ 與 Python 相關介面，讓開發者把幾何工作接進程式。AI 若參與其中，也需要透過這些工具執行操作，再檢查結果。
圓孔看起來一樣，資料可能不同
NURBS 是一種用數學曲線與曲面描述形狀的方式。讀者不必先理解公式，可以把它看成保存平滑曲面規則，而非只存一大片近似的小面。
BRep 則記錄實體邊界的幾何與連接關係。哪幾個面圍成一個物件、邊緣怎麼相接，都會影響幾何運算是否能得到可靠結果。
對工程操作來說，一個孔不只是畫面上的黑色圓形。它需要有位置、尺寸與相鄰面的關係，後續改孔徑、求交或合併實體時，軟體才有材料可處理。
網格仍有自己的用途，例如渲染、部分模擬與展示。精確曲面也不能替代所有工作，團隊應依交付要求選表示方式，而不是把兩者排成單一高低階。
OpenUSD 保留場景組織，BRep 補幾何資料
OpenUSD 是組織與交換三維場景資料的框架，可處理場景內容與不同層的組合。USD BRep 則把邊界表示法的幾何能力帶進這個方向，讓場景不只剩外觀近似。
例如同一個零件放在不同位置，場景需要保留它被引用、擺放與呈現的方式。幾何工具修改形狀時，若把這些組織資訊弄丟，後續團隊仍得重新整理。
因此，這個專案的判斷重點不只是能做出什麼形狀，也包括修改後的資產能否留在原本場景關係中。它連接工程幾何與共享場景，但產品設計與驗收仍需要完整流程。
AI 可以將人的要求轉成工具操作，例如修改一個已定義的尺寸。是否可行，仍需幾何核心完成計算並回報，語言模型描述得合理並不等於形狀已經正確。
開源補上的是工具能力
程式公開讓人能查看、建置與修改，但不代表所有系統元件與資料都遵循同一份授權。正式使用前應分開核對核心、輔助程式與第三方依賴。
同樣地，幾何修復功能應依它實際處理的範圍判斷。官方文件說明瞭組成與變體等條件，未被選取的變體不會因為一次修復就自動全部完成。
材質與其他內容也可能有工具尚未支援的情形。這時候應保留限制與錯誤訊息，不能把匯出檔案產生成功當成全部資訊都正確保存。
修復要保留什麼，也有明確範圍
官方的資產修復功能會處理目前 USD 組合使用到的 BRep 定義。輸出保留圖層、引用、實例、變換與材質，讓修正不必以扁平化整個場景為代價。
圖層可以理解為不同內容或修改各自所在的位置，引用則讓同一資產能在場景中被使用。它們是團隊協作與後續變更的重要材料，不應只看最後預覽是否相似。
變體是同一資產的不同選項，例如某個設計版本被選用，另一個仍被保留。官方明說，只在未選變體中使用的外部圖層會保留引用，但不會在這次修復中一起處理。
因此，團隊若要檢查所有設計版本，需要先確認各版本是否都進入處理範圍。一次修復成功，不能當成未啟用的選項也已經驗過。
官方也列出不支援的材質子集條件，遇到相應情況會拒絕而非默默丟掉資訊。這樣的錯誤應用來定位限制，不應為了讓輸出成功就省略需要保留的內容。
授權要看實際使用哪個部分
官方列出的 USD BRep 核心採 Apache License 2.0，部分儲存庫啟動與輔助程式另採 MIT，第三方元件有另外的聲明。開源標籤應連到實際部署材料閱讀。
這些條件能幫開發者規畫使用與散佈，但不會替輸入 CAD 檔案取得權利。團隊測自己的設計或取得適當授權的材料，才有明確可用的驗收基礎。
不同平台要先看什麼？
先看官方建置說明與預設啟用的組件。Windows、Linux 與 Apple Silicon 的依賴與能力範圍不同，不能用單一安裝敘述涵蓋所有平台。
尤其是 Apple Silicon 的預設內容，不能直接比照完整 OpenUSD 與其他幾何組件。若要額外建置，需要確認官方支援條件與自備依賴。
下載前也應理解大型測試資料與 Git LFS 的需求。Git LFS 是用來處理大型檔案的 Git 擴充，缺少對應檔案時，專案看起來完整也可能無法執行示例。
本篇先介紹用途與判斷方式，不虛構跨平台一鍵安裝。真正的操作教學應鎖定一個環境，再逐步確認依賴與輸出。
Windows 的 C++ 建置需要 Visual Studio 的 C++ 工具鏈與 SDK。官方說明，就算使用較新的 Visual Studio，也需留意專案指定工具版本，安裝主程式不等於所有建置條件已齊。
Linux 則需要基本建置工具，其他若干依賴由專案工具取得。這使使用者可以跟著官方路徑準備，但網路下載、版本與執行環境仍應在自己的機器確認。
Apple Silicon 的預設範圍尤其重要。官方列出預設不包含 OpenUSD、OCCT 與完整對應組件，若想測 USD 場景相關能力，還需要依可選建置說明自行準備更多依賴。
所以「Mac 能建置」與「Mac 已有完整跨場景流程」不能混為一談。團隊應先列出要測的功能，再看預設方案是否足夠，避免花時間安裝後才發現核心需求尚未包含。
官方也要求先執行前置準備，建立執行時需要的結構描述資源。只完成編譯而缺少這些資源，仍可能在打開 USD 工具時出問題，環境驗收應走到示例能用為止。
這些是讀取建置文件時應確認的條件，不是本文在任何平台完成安裝的聲明。正式教學應以一種環境為起點，保留版本、結果與實際錯誤。
團隊如何評估它是否有用？
可以先挑一個已有正確 CAD 參考的簡單零件，測試讀入、修改與匯出。這是本文的建議流程，不是作者已完成的測試。
每一步檢查尺寸、實體結構與必要資訊是否保留，再用原本的工程工具打開。若只看預覽外觀，可能漏掉後續加工或模擬才發現的問題。
最後比較人工修正時間與工具串接成本。對已有完整 CAD 流程的團隊，新組件是否值得導入，應取決於它省下的重複工作與可靠性。
一個帶孔零件的往返示例
假設團隊要測一個已知孔徑的簡單零件，可以先保留原始工程檔案與尺寸，再把資產放進待測流程。這能讓檢查從確定答案開始，較容易找出資料變化。
第一步只測讀入，不急著讓 AI 改形狀。確認曲面、實體與單位，再檢查場景中引用和位置是否保留，才能知道基本交換已經成立。
第二步再修改一項明確條件，例如調整孔徑。工具應回報操作結果，人員則用原工程工具核對尺寸與結構，不能只由預覽猜測是否成功。
第三步匯出並重新打開，查看新尺寸、實體有效性與必要材質。重新讀取後仍正確，才是資料可以往返的證據，而非只在記憶體裡完成了一次計算。
如果中途有不支援條件，應保留原始資產與錯誤，以相同材料縮小問題。換成另一個剛好成功的零件，只能說明另一種情況可用，不能把原問題當成已修復。
當這一段流程可靠後，再讓 AI 協助安排重複操作與檢查。它可以減少人員逐步輸入，但設計要求與成功條件仍應由團隊提供，避免把語言指令當成工程批准。
AI 與幾何核心，分別檢查什麼？
把 AI 接進這段流程時，可以讓它處理文字需求與工具安排，幾何核心則負責實際形狀運算。兩邊輸出應分開記錄，才能知道錯誤來自要求理解還是幾何處理。
例如人員說「把孔稍微放大」，這個描述還不夠明確。代理應先取得目標尺寸與單位，再選擇對應工具，不能自行猜一個看起來合理的孔徑。
工具返回成功，也應核對是哪一個資產與哪個版本。若場景引用了多個相同零件，團隊需要知道本次改的是共享形狀，還是其中一個實例，兩種結果會影響其他位置。
這是本文對串接流程的建議，不代表 USD BRep 已替所有自然語言要求建立完整的自動設計系統。專案提供幾何能力，語言理解與使用者介面仍需另外安排。
結果的檢查可以先用已知尺寸與有效性條件，再交由工程工具或人員審視。單看代理的說明文字，很難發現表面雖完整、實體關係卻有問題的情況。
當自動工作變多，也應保留能還原的原檔與變更記錄。每一個輸出對應輸入、操作與版本，才方便後續定位問題，避免把多輪生成造成的差異混在一起。
如果測試只是顯示模型，應清楚將它列為預覽驗收。等到讀入、修改與重新打開都完成，再評估它能否承擔資料交換，這能避免在流程尚未可靠時增加更複雜的 AI 任務。
這樣的分工讓開源幾何工具有明確用途：它提供可以呼叫、檢查與繼續處理的基礎，而團隊用設計要求與實際往返結果，決定何時納入正式工作。
NVIDIA USD BRep 常見問題
它可以直接把一句話變成可製造產品嗎？
這是幾何與工作流程相關專案。語言理解、設計決策與工程驗證需要另外的工具與流程，不能把專案公開當成整套設計已自動化。
看起來一樣的網格就能替代精確幾何嗎？
外觀相似不表示尺寸與結構相同。是否能替代，應依後續編輯、模擬或加工需求判斷。
開源程式能否直接商業使用？
先核對當前授權、第三方依賴與使用素材。不同部分可能有不同條件，不能只看專案首頁的一個標籤。
先驗證一個可往返的零件
NVIDIA USD BRep 值得關注的是精確幾何與共享場景流程之間的連接。它能提供開發基礎，成品可靠性仍要在實際工具中確認。
先選一個已知尺寸的零件，確認讀入、修改與匯出後仍保留必要資訊，再考慮把 AI 加進工作。這會比先追求複雜生成更容易看清楚工具的價值。
